Описание модели и отрасли применения

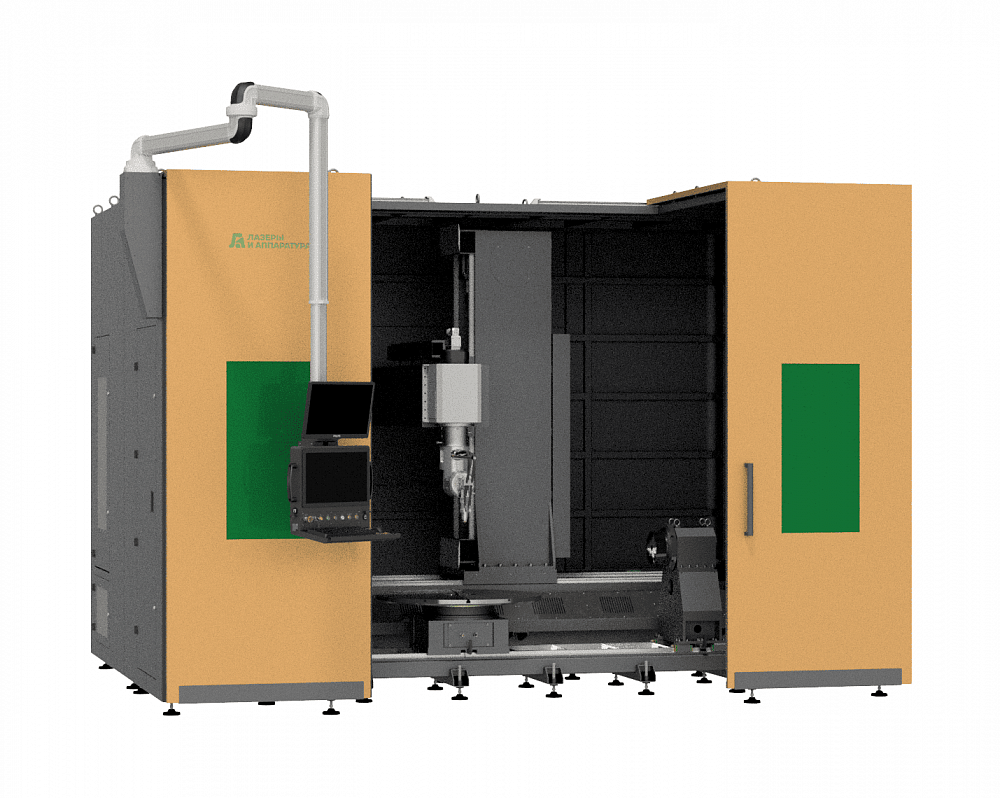

Пятикоординатный лазерный станок СЛ580 предназначен для производительной обработки габаритных изделий из металлов и композитных материалов с высоким качеством. Консольная конструкция позиционера позволяет обрабатывать детали на поворотном или глобусном столе, либо установленных в специализированную оснастку прямо на полу за счет размещения всех основных 5 координат на инструменте. Модуль машинного зрения позволяет осуществлять привязку системы координат изделия к системе координат станка, поиск и позиционирование относительно базовых точек и производить обработку различными сменными сопловыми насадками рабочей головки.
Применения
Особенности
Конструктивные особенности
- Возможность обработки широкой номенклатуры изделий и удобство использования разнообразных оснасток
Достигается организацией рабочего пространства с удобной загрузкой изделия через широкую сдвижную дверь со смотровыми окнами в защитной кабине. - Отсутствие внеплановых и сокращение плановых простоев станка
Достигается за счет использования волоконных лазеров и отсутствия необходимости замены лампы накачки. - Возможность варьировать в широких пределах энергетические характеристики, временные режимы обработки, плотность мощности в лазерном пятне
Обеспечивается использованием квазинепрерывного иттербиевого волоконного лазера (QCW) с воздушным охлаждением и конструкцией оптической головки, в которой предусмотрена возможность варьировать диаметр пятна. - Защита сварного шва и оптических элементов
Обеспечивается системой подачи рабочих газов (пневмосистемой) и соплами для аксиального поддува.
- Возможность обработки широкой номенклатуры изделий и удобство использования разнообразных оснасток
Достигается организацией рабочего пространства с удобной загрузкой изделия через широкую сдвижную дверь со смотровыми окнами в защитной кабине. - Отсутствие внеплановых и сокращение плановых простоев станка
Достигается за счет использования волоконных лазеров и отсутствия необходимости замены лампы накачки. - Возможность варьировать в широких пределах энергетические характеристики, временные режимы обработки, плотность мощности в лазерном пятне
Обеспечивается использованием квазинепрерывного иттербиевого волоконного лазера (QCW) с воздушным охлаждением и конструкцией оптической головки, в которой предусмотрена возможность варьировать диаметр пятна. - Защита сварного шва и оптических элементов
Обеспечивается системой подачи рабочих газов (пневмосистемой) и соплами для аксиального поддува.
Технические характеристики модели
Тип лазера
QCW, CW
Количество осей
До 7
Рабочий ход по XYZ, мм
2000х800х1300
Точность позиционирования, мм
Не более 0,05
Скорость перемещения XYZ, м/мин
20
Рабочий ход по C (поворот)
360°n
Рабочий ход по B (наклон)
±135°
Рабочий ход по Е (наклон) опционально
+90°
Рабочий ход по А (поворот) опционально
360°n
Программное обеспечение
FlexCNC
Постпроцессор для пятикоординатной обработки
Поставляется в комплекте
Система машинного зрения
Обеспечивает привязку системы координат изделия к системе координат станка
Точность/повторяемость позиционирования
50/30 мкм
Система автоматизированной подачи защитных и технологических газов в зону обработки
3 канала
Возможность оснащения устройством подачи присадочной проволоки ø0,6-1,2 мм
Наличие
Электропитание
380 В, 50 Гц
Потребляемая мощность, кВт
Не более 50 (Зависит от типа и мощности лазерного источника)
Габариты ДхШхВ, мм
4500х3500х3200 мм
Масса, кг
До 9000
