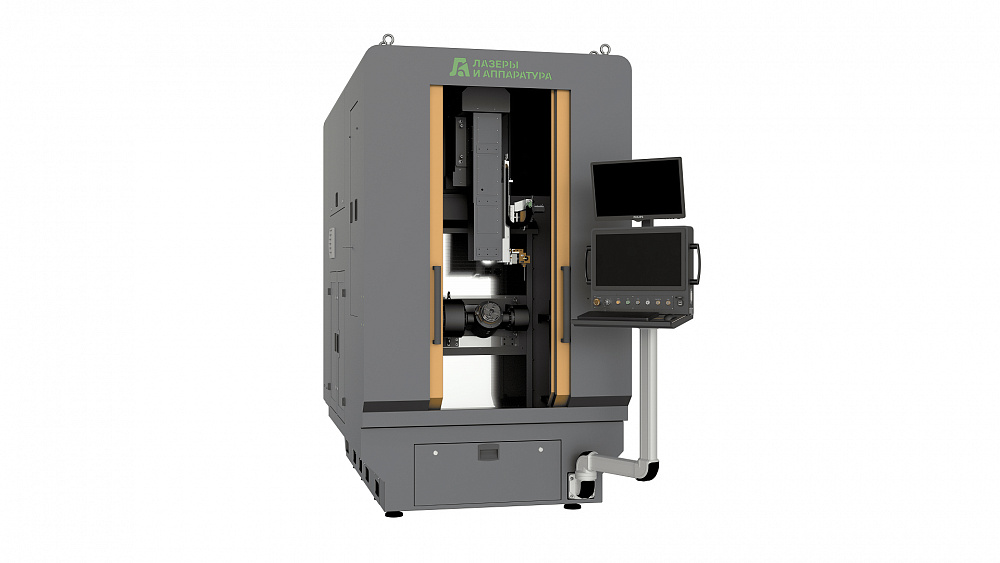

Пятикоординатный станок для перфорации и формирования диффузоров

Пятикоординатный станок СЛП530-Э реализует технологии перфорации отверстий и формирования диффузоров

Полное описание модели

Пятикоординатный станок СЛП530-Э реализует технологии перфорации отверстий, формирования диффузоров в изделиях из металлов. Перфорация осуществляется вращающимся полым электродом. Модуль привязки на основе контактного датчика позволяет осуществить обмер и привязку обрабатываемого изделия к системе координат станка.

Применение модели

Перфорация цилиндрических отверстий диаметром от 0,35 до 3 мм в изделиях из жаропрочных сплавов и титана Формирование диффузоров на выходе из отверстия

Преимущества и особенности

  • Одновременная пятикоординатная интерполяция по осям XYZBC;
  • Заводская калибровка осей лазерным интерферометром для обеспечения максимальной точности и повторяемости параметров;
  • Обмер по 6ти точкам;
  • Аспектное отношение до 1:20;
  • Контроль выхода в полость;
  • Возможность формирования диффузоров методом электроэрозионного фрезерования;
  • Российская система ЧПУ собственной разработки.
  • Технические характеристики модели

    Тип инструмента
    Генератор импульсов тока
    Количество осей
    До 7
    Габариты заготовки, мм
    200*200*300 мм
    Масса заготовки, кг
    До 10 кг
    Точность позиционирования, мм
    Не более 0,01
    Рабочий ход XYZ, мм
    600*400*500 мм
    Рабочий ход по А
    -15…+180
    Рабочий ход по B (наклон)
    360°n
    Программное обеспечение
    FlexCNC
    Постпроцессор для пятикоординатной обработки
    Поставляется в комплекте
    Система машинного зрения
    Система машинного зрения Обеспечивает привязку системы координат изделия к системе координат станка
    Точность/повторяемость позиционирования
    10/5 мкм
    Длина используемых электродов
    До 600 мм
    Электропитание
    380 В, 50 Гц
    Потребляемая мощность, кВт
    Не более 50 (Зависит от типа и мощности лазерного источника)
    Габариты ДхШхВ, мм
    1500х2900х2700 мм
    Масса, кг
    До 4000
