Описание модели и отрасли применения

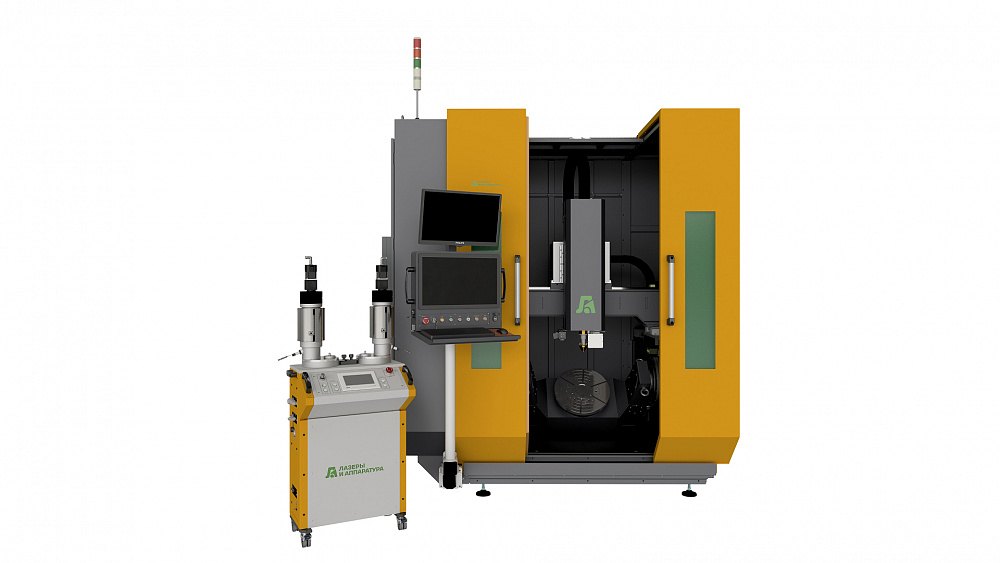

Лазерная машина МЛ71 предназначена для упрочнения и ремонтно-восстановительных операций деталей методом автоматической лазерной порошковой наплавки
Применения
Особенности
Технологические возможности
- Трехмерное профилометрическое измерение и анализ фактической геометрии
Трехмерное профилометрическое измерение и анализ фактической геометрии (дефекта или области наплавки), обрабатываемой детали осуществляется с помощью системы бесконтактного сканирования. - Контрольно-измерительная система и система логгирования
С помощью цифровых камер обеспечивает калибровку положения головки, контроль или визуальное прицеливания на исходную точку в ручном режиме, визуальный контроль процесса наплавки с записью и одновременной регистрацией требуемых параметров процесса наплавки - Система ЧПУ с комплектом специального программного обеспечения
Программное обеспечение обеспечивает весь цикл обработки: формирование контура, выбор стратегии обработки, а также управление, контроль за работой и самодиагностику системы.
- Источник лазерного излучения непрерывного иттербиевого волоконного лазера российского производства
- Оптическая наплавочная головка разработки «Лазеры и аппаратура», снабжена соплом, установленным коаксиально с фокусируемым лазерным пучком и обеспечивающим равномерную подачу порошка потоком инертного транспортного газа (аргон или азот)
- Порошковый питатель разработки «Лазеры и аппаратура», осуществляет программно-управляемую равномерную подачу дозируемого по объему металлического порошка в наплавочную головку лазерной машины.
- Пневмогазовая система, обеспечивающая подачу газа на порошковый питатель в качестве транспортного газа в наплавочное сопло головки, через патентованный распределитель потока порошка.
- Защита персонала и окружающей среды
От продуктов обработки обеспечивается защитной кабиной. Защитная кабина оснащена встроенной пневмо-газовой системой, системой блокировок и имеет сдвижные двери.
Технические характеристики модели
Длина волны излучения лазера
1070 ± 10 нм
Максимальная средняя мощность лазера
1000 Вт
Тип охлаждения лазера, коллиматора и наплавочного сопла
водяное
Чиллер автономного охлаждения
наличие
Фокусное расстояние силового объектива
200 мм
Дисперсность используемого порошка
50…150 мкм
Система управления
PС CNC
Генерация и адаптация траекторий наплавки
автоматическая
Сканер 3D-профилометра
наличие
ТВ камера 1 (соосная лазерному пучку) для прицеливания
наличие
ТВ камера 2 (несоосная лазерному пучку) для визуального контроля
наличие
Число одновременно CNC-управляемых координат
5
Величины перемещений рабочей головки по осям X,Y и Z
600х400х400 мм
Тип приводов координатных осей X, Y и Z
прямой привод
Точность позиционирования по осям Х,Y и Z
не более 20 мкм
Угол поворота план-шайбы стола вокруг оси В
± 135°
Тип вращательного привода оси B
электромеханический
Угол поворота план-шайбы стола вокруг оси С
n × 360°
Тип вращательного привода оси C
электромеханический
Точность позиционирования по осям B и C
не более 30 угл.сек
Количество управляемых каналов / каналов с регулировкой расхода пневмогазовой системы
4 / 2
Порошковый питатель для подачи порошка в наплавочное сопло оптической головки
наличие
Количество независимых каналов подачи порошкового питателя
2
Внутренний объём бункеров порошкового питателя
1.5 л
Защитная технологическая кабина
I класс лазерной безопасности
Габариты защитной камеры (ДхШхВ)
2200х2600х2700 мм
Питание сети
380В ± 10%
Максимальная потребляемая мощность
20 кВт
