Экосистема ЧПУ собственной разработки

В этом году группа компаний "Лазеры и аппаратура" официально представила экосистему ЧПУ собственной разработки, включающую в себя как программную так и аппаратную части.

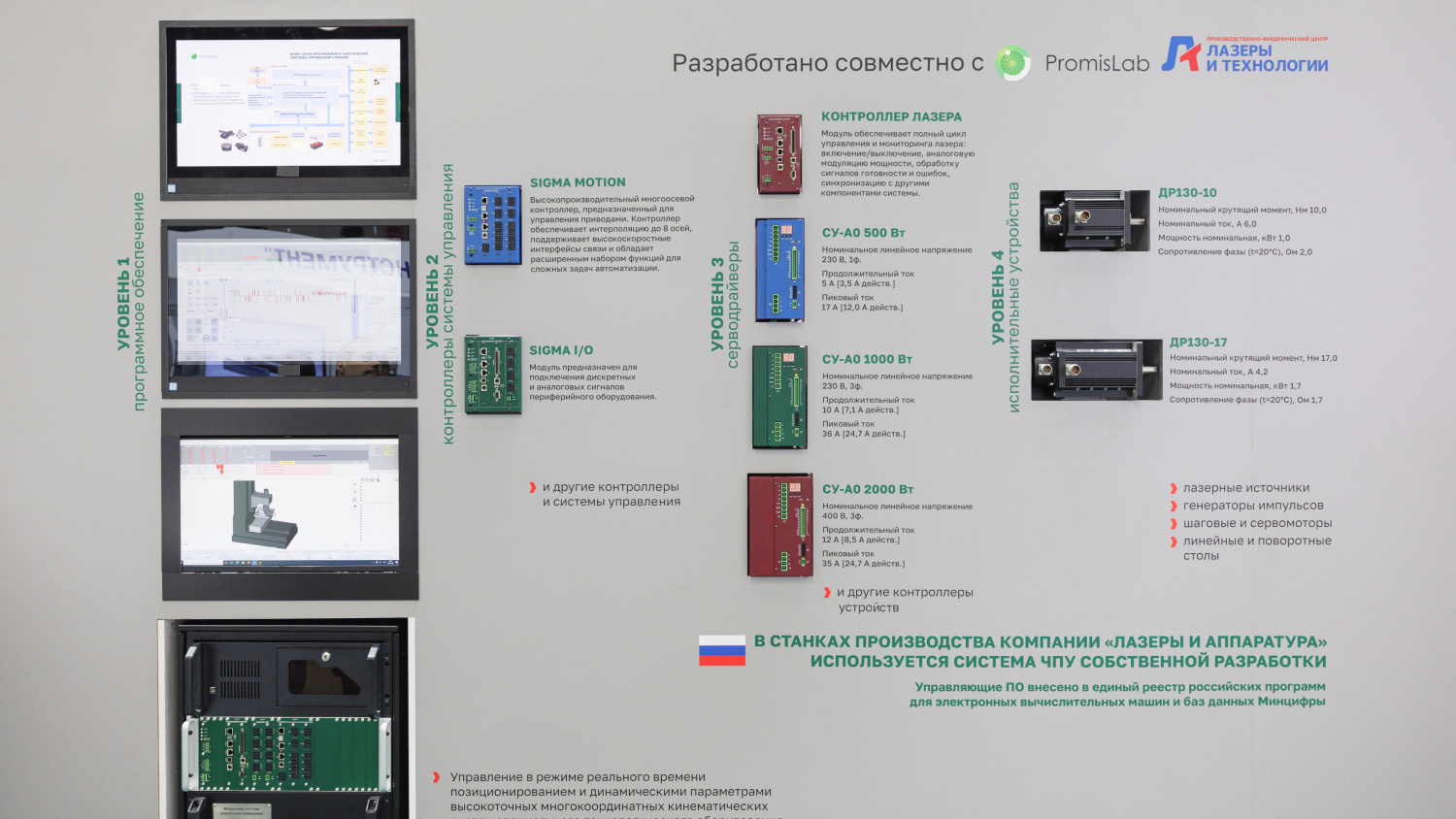

Глобально система ЧПУ состоит из 4х уровней:

Исполняющая программа СУ и Интерфейс пользователя, ну или простыми словами промышленный ПК+ПО. Это то, с чем взаимодействует оператор: загружает программы, запускает обработку.

Контроллеры устройств разного типа: управление моторами; систему управления на ПК с RTOS и прочее. Команды оператора преобразуются в управляющие сигналы.

Драйверы, серводрайверы, DIO и контроллеры инструмента. На третьем уровне сигналы превращаются в конкретные электрические импульсы на исполнительные устройства и периферию станка.

Исполнительные устройства: оси и столы на шаговых, линейных и поворотных моторах прямого привода, а также сервомоторы. Сюда же входят лазеры, генераторы электроэрозии и другие инструменты, обеспечивающие функционал станка. Здесь мы видим, как команды превращаются в физическое движение и обработку.

Почему нам понадобилось разрабатывать собственную систему ЧПУ? Существовавшие решение были предназначены для механообработки и не подходили для лазерного оборудования. На данный момент большая часть узлов и компонентов являются собственными разработками, производятся нами же, а управляющее ПО внесено в реестр Минцифры.

Наличие ЧПУ собственной разработки также упрощает и сокращает время кастомизации станков по ТЗ заказчика для решения их задач. Если требуется поставить специализированное доп оборудование, модуль или функцию, программисты дорабатывают ПО, прописывают дополнительный функционал, и всё это делается, как любят говорить, "ин-хаус".

Помимо того что мы используем нашу систему ЧПУ для собственного оборудования, мы теперь предлагаем её для опытной эксплуатации другим производителям оборудования.
