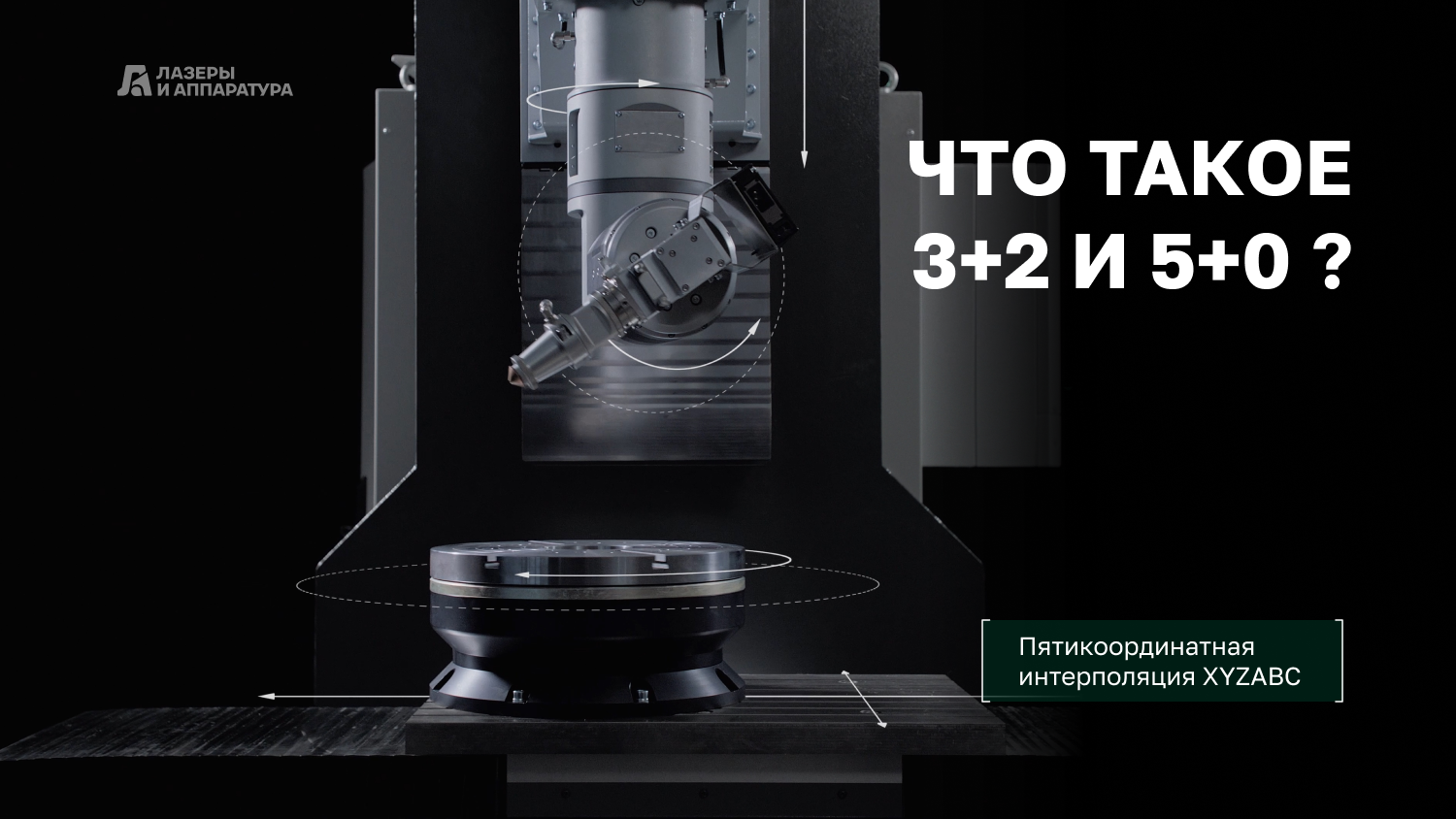

Пятикоординатная интерполяция и непонятные цифры 3+2 и 5+0

Очень частый вопрос, который прилетает нам — «А чем ваши пятикоординатные станки отличаются от других пятикоординатных станков?» Давайте сначала разберемся, что такое пятикоординатный станок.

Напомним откуда берутся 5 координат: прямолинейные движения X, Y, Z, к которым добавляются повороты и наклон — A, B, C и тд; их может быть много.

А дальше мы утыкаемся в непонятные суммы, которые ни к чему не приравниваются.
О чём эти пресловутые 3+2 и 5+0 говорят?

Начнём с 3+2. Представим, что у нас с вами есть пятикоординатный станок порошковой наплавки для ремонта деталей. Как он будет работать? Он сначала выставит деталь в нужное положение, задействуя наклон А и поворот С. А потом наш инструмент при помощи X, Y и Z начинает процесс обработки. То есть наши координаты работают одновременными группами по 2 и 3.

Аналогия из жизни: вы сверлите стену дрелью. Сначала вы рукой поворачиваете дрель под углом 45 градусов (задействовали суставы), зафиксировали её в этом положении, а потом просто давите на кнопку «вперед». В процессе сверления вы уже не меняете угол наклона кисти.

5+0 что происходит: здесь 5 координат (X, Y, Z + две из наклонов и поворотов) двигаются СИНХРОННО и ОДНОВРЕМЕННО. Управляющая программа постоянно пересчитывает траекторию центра инструмента относительно детали в реальном времени. Один из таких примеров — вырезка окон на цилиндрической детали ортогонально к поверхности самой детали. Это называют «истинной пятикоординатной обработкой» или интерполяцией пяти координат.

Аналогия из жизни: Это как если бы вы рисовали кисточкой витую линию на мяче. Вы не просто ведете кисть, вы одновременно поворачиваете запястье, локоть и плечо, чтобы кончик ворса всегда касался поверхности под правильным углом и сохранял ширину мазка.

Все наши станки серий СЛ и СЛП как раз умеют работать в формате 5+0, то есть в одновременной интерполяции пяти координат, без потери качества и точности обработки.
